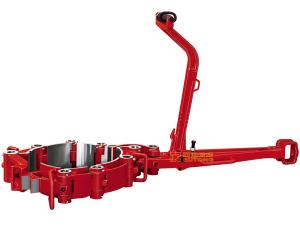

Ручные трубные ключи для увеличенной обсадной колонны

Ручные ключи для обсадной колонны-надставки специально разработаны для завинчивания или монтажа/демонтажа обсадных труб для больших нефтяных скважин. Также как и другие продукты, данные ключи разработаны и произведены в полном соответствии со стандартом API Spec 7K.

Имея рычаг той же длины и тот же подвес, что и у ключа типа B, этот инструмент для нефтедобычи спроектирован для спуска обсадной колонны. Не рекомендуется применять этот инструмент для бурения скважин или монтажа/демонтажа труб, так как челюсти специально предназначены для обсадных труб.Используя ключ с длинными челюстями, короткими челюстями, зажимными челюстями,зажимами и многими другими шарнирными челюстями,можно легко работать с трубами диаметром 13 3/8 "-25 1/2" и 25 1/2"-36", регулируя количество и расположение шарнирных челюстей № 7, № 8 и № 9.

Технические параметры

Таблица I

Номер выступающей челюсти Диаметр применяемых труб Номинальный момент вращения
д. мм кНм
9, 8 133/8-141/2 340-368.3 35
8, 7 141/2-16 368.3-406.4
8, 9, 9 16-171/2 406.4-444.5
8, 9, 7 171/2-19 444.5-482.6
7, 8, 7 19-20 482.6-508
9, 8, 9, 7 20-211/2 508-546.1
9 , 7, 8, 7 211/2-23 546.1-584.2
9, 9, 8, 7, 7 24-251/2 609.6-647.7
9, 8, 7, 7, 7 251/2-27 647.7-685.8
8, 7, 7, 7, 7 27-281/2 685.8-723.9
9 , 9, 8, 7, 7, 8 281/2-30 723.9-762
9, 7, 7, 7, 7, 8 30 762

Таблица II

Номер выступающей челюсти Диаметр применяемых труб Номинальный момент вращения
д. мм кНм
9, 8, 7, 7, 7 251/2-27 647.7-685.8 55
8, 7, 7, 7, 7 27-281/2 685.8-723.9
9 , 9, 7, 7, 7, 8 281/2-30 723.9-762
9, 7, 7, 7, 7, 8 30-315/8 762-803.3
8, 9, 8, 9, 7, 7, 7 311/2-33 800.1-838.2
7, 9, 8, 9, 9, 7, 8, 9 33-341/2 838.2-876.3
8, 7, 7, 9, 9, 8, 8, 8 341/2-36 876.3-914.4
