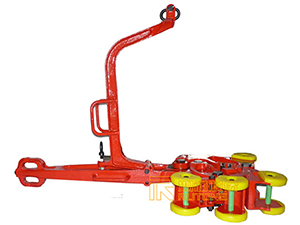

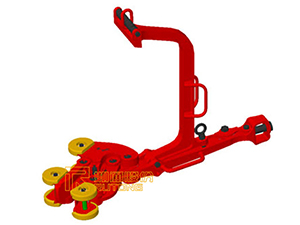

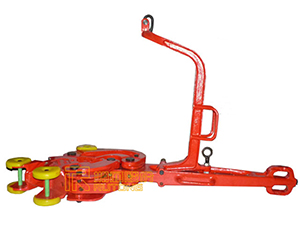

Ручные трубные ключи типа HT

  • Ручные трубные ключи типа HT
  • Ручные трубные ключи типа HT
  • Ручные трубные ключи типа HT

Являясь необходимым инструментом для монтажа и демонтажа труб, бурения скважин или их ремонта, ручные трубные ключи типа HT могут быть использованы для различных труб путем изменения челюсти и плеча. Оптимизированные на базе оригинальных конструкций ключей серий SDD, DB, B и С, данные ключи имеют защиту для рук на челюстях, позволяющую эффективно избежать повреждения пальцев во время работы. Подразделенные на модели HT100, HT65, HT55, HT35, HT50 и некоторые другие (см. таблицу ниже), ручные ключи строго соответствуют стандарту API Spec 7K.

Технические параметры

Таблица I Серия HT35

Номер выступающей челюсти Номер укороченной челюсти Номер выступающей челюсти Диаметр применяемых труб Номинальный момент вращения
д. мм кНм
1# 1# / 23/8-3.668 60.33-93.17 20
2# 1# / 27/8-41/4 73.03-108
3# 1# / 31/2-51/4 88.9-133.35 34
4# 1# / 51/4-7 133.35-177.8 48
5# 2# 1# 7-85/8 177.8-219.08 34
6# 2# 2# 95/8-103/4 244.5-273.05 43

Таблица II — Ручные трубные ключи серии HT55

Номер выступающей челюсти Плечо выступающей челюсти Диаметр применяемых труб Номинальный момент вращения
д. мм кНм
1# 1 31/2-41/8 88.9-104.78 75
2 41/8-5 104.78-127
2# 2 5-53/4 127-146.05
3 6-63/4 152.4-171.45
3# 1 65/8-71/4 168.28-184.15
2 73/8-8 187.33-203.2
3 81/2-9 215.9-228.6
4# 1 9-95/8 228.6-244.48 55
2 105/8-103/4 269.88-273.05
5# 1 113/4 298.45
6# 1 123/4-13 323.85-330.2 40
7# 1 133/8 339.73

Таблица III — Ручные трубные ключи серии HT65

Номер выступающей челюсти Номер отверстия под штифт Диаметр применяемых труб Номинальный момент вращения
д. мм кНм
1# 1 31/2-6 88.9-152 90
2 41/2-7 114-178
3 51/2-81/4 140-210
2# 1 8-95/8 203-244
2 95/8-111/4 244-286
3# 1 113/4-123/4 298-324 55
2 133/8-143/8 340-365
4# 2 16-17 406-432

Таблица IV — Ручные трубные ключи серии HT100

Номервыступающей челюсти Номер отверстия под штифт Плечо выступающей челюсти Диаметр применяемых труб Номинальный момент вращения
кНм
д. мм кНм
1# 1 1 4-51/2 101.6-139.7 135
2 51/2-53/4 139.7-146
2 1 51/2-65/8 139.7-168.3
2 61/2-71/4 165.1-184.2
3 1 65/8-75/8 168.3-193.7
2 73/4-81/2 196.9-215.9
2# 1 1 81/2-9 215.9-228.6
2 91/2-103/4 241.3-273
2 2 103/4-12 273-304.8
3# 1 1 12-123/4 304.8-323.8 100
2 1 133/8-14 339.7-355.6
2 15 381
4# 2 1 153/4 400 80
5# 2 1 16 406.4
2 17 431.8

Таблица V — Ручные трубные ключи серии HT50

Номершарнирной челюсти Диаметр применяемых труб Номинальный момент вращения
д. мм кНм
9, 8 133/8-141/2 340-368.3 70
8, 7 141/2-16 368.3-406.4
8, 9, 9 16-171/2 406.4-444.5
8, 9, 7 171/2-19 444.5-482.6
7, 8, 7 19-20 482.6-508
9, 8, 9, 7 20-211/2 508-546.1
9, 7, 8, 7 211/2-23 546.1-584.2
9, 9, 8, 7, 7 24-251/2 609.6-647.7
