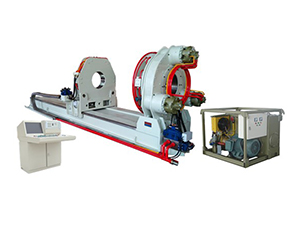

Гидравлический станок для свинчивания и развинчивания  (Вращение на 360°)

Гидравлический станок для свинчивания и развинчивания  (Вращение на 360°)
Обратная связь

Характеристики

  • В данном станке для свинчивания и развинчивания используется цилиндрический зажим, а непрерывное вращение осуществляется за счет гидравлического двигателя. Захват выполняется один раз за процедуру, оставляя на поверхности трубы только один след от зажима.
  • Автоматическое управление бесступенчатым регулированием скорости: управление перемещением гидравлической системы осуществляется в автоматическом режиме посредством компьютера в соответствии с заданным значением крутящего момента. С увеличением значения крутящего момента и при уменьшении значения крутящего момента перемещения системы будут автоматически отслеживаться в целях достижения быстрого свинчивания при небольшом крутящем моменте.
  • Высокоточный синхронный двигатель обеспечивает полностью синхронизированный зажим.
  • Вспомогательный подающий транспортер используется для свинчивания и развинчивания труб размером 12 M, ø406.
  • Вспомогательный подающий транспортер поставляется с 4 комплектами осевых давильных роликов и устройством регулировки высоты по центру.
  • Электрическая система управления и гидравлическая система объединены в целях обеспечения бесступенчатой регулировки скорости вращения ключа в пределах 0,5 об./мин. ~ 8 об./мин.
  • Зажимные губки 27/8″～22″ могут быть заменены с помощью штифта на зажимной пластине.
  • Данная установка для свинчивания и развинчивания позволяет работать с эксцентриковыми заготовками при максимальном расстоянии между эксцентриками в 100 мм.
  • Удерживающий ключ имеет конструкцию плавающего типа, что обеспечивает свободное перемещение трубы во время процесса.
  • Единица измерения — Н·м или фут-фунт-сила.
  • Данная установка для свинчивания и развинчивания имеет функции автоматического контроля процесса монтажа и демонтажа, а также автоматической подачи сигнала в случае превышения крутящего момента.
  • Высокоточный, высокоскоростной оптический энкодер используется для записи циклов поворотов при свинчивании.
  • Основываясь на эксплуатационных требованиях, он позволяет устанавливать и записывать параметры свинчивания, а также параметры для труб и муфт к ним.
  • Данная установка для свинчивания и развинчивания идеально подходит для работы с резьбовыми соединениями специального типа. Поддерживает функции измерения и записи показателей крутящего момента при монтаже, а также определения соотношения показателей крутящего момента.
  • Данные, сформированные во время процесса монтажа, могут быть записаны на диск для дальнейшего просмотра.

Технические параметры

Модель CZJ340-70 CZJ400-100 CZJ500-120 CZJ762-150 CZJ920-160
Установленный диаметр трубы мм Φ60.3～Φ340 Φ60.3～Φ406 Φ177.8～Φ508 Φ340～Φ762 Φ340～Φ920
дюйм 2-3/8″～13-3/8″ 2-3/8″～16″ 7″～20″ 13-3/8″～30″ 13-3/8″～36″
Макс. крутящий момент кН·м 70 100 120 150 160
фут-фунт-сила 51664 73806 88567 110701 118081
Скорость вращения об./мин. Высокая передача: 15
Низкая передача: 5		 0.5-6 0.5-5 0.5-4 0.5-4
Высота по центру мм 1150 1150 1220 1250 1600
Макс. диаметр мм Φ420 Φ480 Φ580 Φ850 Φ1020
Мощность двигателя кВт 37 37 45 55 55
Макс. расход Л/мин 160 160 250 250 250
Габаритные размеры (Д * Ш * В) Станок для свинчивания и развинчивания мм 5300*1500*1730 6000*1430*1900 6000*1600*2100 4200*2018×2689 4200×2150×3200
Гидроприводная станция мм 1750*1080*1140 1750*1380*1200 1800*1400*1300 1800*1400*1300
Консоль мм 950*1020*1160
Вес (приблизительно) кг 7700 9800 12000 13500 15000
