Гидравлические трубые ключи для НТК

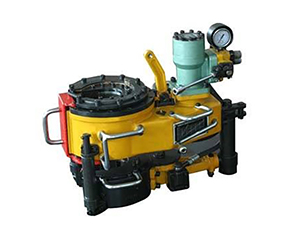

Гидравлический ключ для НТК (насосно-компрессорных труб) состоит из внутреннего кулачка, зажимного механизма и удерживающего ключа. Он идеально подходит для монтажа и демонтажа трубчатых конструкций, небольших обсадных и бурильных труб в нефтегазовой промышленности. Удлинительный направляющий стержень является дополнительным для удерживающего ключа для зажима корпуса трубопровода. Кроме того, также доступен регулятор крутящего момента.

Технические параметры

Модель XQ89/3YC XQ114/6YB XQ140/12Y XQ140/20
Установленный диаметр трубы под главный ключ мм 60–89 60–114 73–140 42–140
дюйм 23/8–31/2 23/8–41/2 27/8–51/2 166–51/2
Установленный диаметр трубы под удерживающий ключ мм 60–114 73–141.5 89–156 60–153.7
дюйм 23/8–41/2 27/8–51/8 31/2–61/8 23/8–6.05
Максимальный крутящий момент Н·м 3300 6000 12000 20000
фунт-сила-фут 2213 4425 8850 15000
Скорость об./мин. 30–90 20–85 14–72 13.5–58
Соответствующее давление МПа 10 11 12 17,5
фунт/кв. дюйм 1450 1595 1740 2500
Макс. расход л/мин 80 100 120 140
упак. ед. 1450 1595 1740 2500
Габаритные размеры мм 650*430*550 750*500*600 1024*582*539 1115*962*1665
дюйм 25.6*16.9*21.7 29.5*19.7*23.6 40.3*22.9*21.2 44*38*65.3
Вес (включая удерживающий ключ) кг 158 220 480 840
фунт 348 485 1060 1840
