Многофункциональный компьютеризированный регулятор крутящего момента NKY-Y/T/Z

Регулятор крутящего момента NKY-Y/T/Z — это компьютеризированный многофункциональный регулятор, объединяющий функции настройки, отображения и управления крутящим моментом при монтаже для обеспечения оптимального крутящего момента для соединений труб. Данный регулятор крутящего момента может использоваться совместно с приводными ключами для НТК, обсадных и бурильных труб, позволяя формировать графики процесса / крутящего момента в реальном времени при монтаже. Сливной клапан открывается автоматически при достижении заданного крутящего момента. Это помогает избежать заедания муфты и повреждения корпуса трубы и соединений, вызванного превышением показателя крутящего момента.

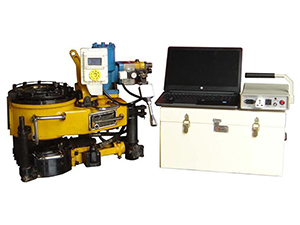

В систему контроля крутящего момента входит индикатор крутящего момента, портативный компьютер, датчик крутящего момента и сливной клапан. (Y представляет собой приводной ключ для НТК, T — приводной ключ для обсадных колонн, Z — приводной ключ для бурильных труб)

Характеристики

  • Данный регулятор крутящего момента подходит для использования при монтаже специальных резьбовых соединений, таких как VAM TOP, BGT1, FOX, 3SB, 13Cr и т.д. Он поддерживает функции измерения и записи показателей крутящего момента при монтаже, а также определения соотношения показателей крутящего момента.
  • Портативный компьютер предполагает отображение меню на английском языке, позволяет просматривать графики процесса монтажа в высоком разрешении. Процесс эксплуатации оборудования довольно прост.
  • Универсальность: оборудование совместимо с ручными ключами, а также гидравлическими ключами для НТК, обсадных колонн и бурильных труб.
  • Мониторинг крутящего момента и процесса в режиме реального времени при монтаже.
  • Настройки зависят от эксплуатационных требований, параметров монтажа, в т.ч. характеристик труб и муфт к ним, максимального/минимального крутящего момента
  • Оснащен клапаном быстрого сброса для автоматического регулирования крутящего момента.
  • Высокоточный, высокоскоростной оптический энкодер используется для записи циклов поворотов при свинчивании.
  • Датчик крутящего момента подбирается в соответствии с моделью гидравлического ключа.
  • Гибкая конфигурация датчика для измерения крутящего момента при свинчивании труб с нулевой стабильностью, высокой точностью крутящего момента и высокой степенью защиты от помех. Работая от надежного адаптера, этот регулятор крутящего момента подходит для различных сфер применения, сложных условий эксплуатации, в т.ч. в агрессивных средах.
  • Доступны отображение, мониторинг и запись параметров процесса монтажа. Возможна запись данных на диск для дальнейшего просмотра.
  • Многократная печать: на бумаге формата А4 можно напечатать одно или восемь изображений.

Технические параметры

    1. Потребляемая мощность: 220 В переменного тока ± 15%, от 50 до 60 Гц
    2. Источник питания: 24 В постоянного тока (источник питания на объекте)
    3. Макс. потребляемая мощность: 100ВА
    4. Макс. крутящий момент: 50 Кн·м
    5. Рабочий крутящий момент: устанавливается на основе модели гидравлического ключа и датчика крутящего момента
    6. Автоматическое управление: доступно по запросу
    1. Расстояние связи: 100 м
    2. Точность крутящего момента: ≤0,5％
    3. Точность управления: ≤2,5％
    4. Номинальная температура: от -15°C до +65°C
    5. Диапазон влажности (относительная влажность): от 10% до 80% (без конденсации)
    6. Общий размер: 550 ×430× 300 мм
    7. Вес: 45 кг
