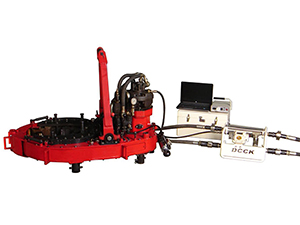

Регулятор крутящего момента NKY-3G

Регулятор крутящего момента NKY-3G — это обновленная версия системы, разработанная на основе регуляторов крутящего момента серии NKY-C8 и NKY-Y/T/Z. Этот продукт нового поколения, включающий в себя две запатентованные технологии. Он характеризуется универсальностью, высокой надежностью, низкой частотой отказов и простотой эксплуатации. Этот регулятор крутящего момента реализуется как на внутреннем рынке, так и за рубежом, позволяя удовлетворить различные производственные задачи благодаря в том числе удобству эксплуатации.

Характеристики

  • Универсальность: данный регулятор крутящего момента может использоваться совместно с любыми приводными ключами как отечественного, так и импортного производства.
  • Данный регулятор крутящего момента подходит для использования при монтаже специальных резьбовых соединений, таких как VAM TOP, BGT1, FOX, 3SB, 13Cr и т.д. Он поддерживает функции измерения и записи показателей крутящего момента при монтаже, а также определения соотношения показателей крутящего момента.
  • Регулятор крутящего момента имеет прочную конструкцию, устойчивую к ударам, коррозии и адаптируемую к суровым условиям работы.
  • Закрытая конструкция корпуса характеризуется водонепроницаемостью и противоударностью.
  • Сливной клапан большого объема отличается быстрым реагированием, предотвращая возникновение чрезмерного крутящего момента при свинчивании труб.
  • Простота транспортировки: при транспортировке гидравлических ключей этот регулятор крутящего момента легко монтируется и демонтируется.
  • Опционально возможно как ручное, так и автоматическое хранение на складе.
  • Высокая частота дискретизации обеспечивается за счет 12-битного высокоточного модуля аналого-цифрового преобразования.
  • Высокоточный, высокоскоростной оптический энкодер используется для записи циклов поворотов при свинчивании.
  • The torque control is equipped with a fast dump valve for automatic control of make-up torque.
  • Настройки зависят от эксплуатационных требований, параметров монтажа, в т.ч. характеристик труб и муфт к ним, максимального/минимального крутящего момента и т.д.
  • Доступны отображение, мониторинг и запись параметров процесса монтажа. Возможна запись данных на диск для дальнейшего просмотра.
  • Многократная печать: на бумаге формата А4 можно напечатать одно или восемь изображений.
  • Надежное аппаратное и программное обеспечение обеспечивает полную функциональность, простоту и надежность эксплуатации, а также удобство технического обслуживания, благодаря чему данное оборудование хорошо подходит для нефтепромысловых работ в сложных условиях.
  • Соединительная муфта предполагает резьбовое соединение типа NPT 1 " и 1 ¼".

Технические параметры

    1. Требования к источнику питания: 220 В
      2. переменного тока ± 15%, от 50 до 60 Гц
    2. Источник питания: 24 В постоянного тока
    3. Потребляемая мощность: 80 Вт
    4. Момент срабатывания сигнала: регулируемый опционально
    5. Время отклика:
    6. Управление выводом данных: <0.5 мс
    7. Гидравлический сливной клапан: 10–20 мс
    8. Номинальная температура: от -15°C до +65°C
    1. Точность крутящего момента: ≤0,5％
    2. Точность управления: ≤2,5％
    3. Разгрузка: 120Л/мин
    4. Степень защиты: IP 67
    5. Диапазон влажности (относительная влажность): от 10% до 80% (без конденсации)
    6. Габаритные размеры регулятора крутящего момента: 550 × 360 × 300 мм
      Коробка приводов: 550× 430× 300 мм
    7. Вес (приблизительно): 56 кг
