Беспроводной регулятор крутящего момента NKY-YW/TW/Z W
Обратная связь

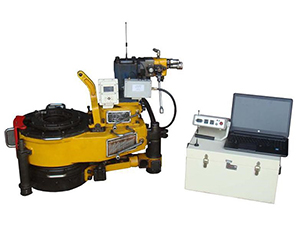

Беспроводной регулятор крутящего момента NKY-YW/TW/Z W

（Y: Гидравлический ключ для НТК; T: Гидравлический ключ для обсадных колонн; Z: Гидравлический ключ для буровых штанг）

Беспроводной регулятор крутящего момента NKY-YW/TW/Z W как правило используется совместно с приводными ключами для НТК, обсадных колонн или буровых штанг. Это универсальный регистратор, позволяющий устанавливать, измерять и отображать показатели крутящего момента для обеспечения оптимального момента при монтаже. Данный регулятор крутящего момента предполагает беспроводную передачу данных. Проводная связь также доступна на случай возникновения перебоев беспроводной связи или разрядки аккумулятора.

Данный регулятор крутящего момента включает в себя дисплей для отображения показателей крутящего момента, компьютер, датчик сигнала, демпфирующий клапан, беспроводной передатчик, беспроводной приемник и т.д.

Характеристики

  • При использовании беспроводной связи прокладка кабелей на объекте не требуется.
  • Передатчик данных работает от аккумулятора. При недостаточном напряжении аккумулятора также возможно как проводное, так и беспроводное подключение.
  • Универсальность: оборудование совместимо с ручными ключами, а также гидравлическими ключами для НТК, обсадных колонн и бурильных труб.
  • Данный регулятор крутящего момента подходит для использования при монтаже специальных резьбовых соединений, таких как VAM TOP, BGT1, FOX, 3SB, 13Cr и т.д. Он поддерживает функции измерения и записи показателей крутящего момента при монтаже, а также определения соотношения показателей крутящего момента.
  • Настройки зависят от эксплуатационных требований, параметров монтажа, в т.ч. характеристик труб и муфт к ним, максимального/минимального крутящего момента и т.д.
  • Высокоточный, высокоскоростной оптический энкодер используется для записи циклов поворотов при свинчивании.
  • Высокая частота дискретизации обеспечивается за счет 12-битного высокоточного модуля аналого-цифрового преобразования.
  • Датчик крутящего момента подбирается в соответствии с моделью гидравлического ключа.
  • Доступны отображение, мониторинг и запись параметров процесса монтажа. Возможна запись данных на диск для дальнейшего просмотра.
  • Многократная печать: на бумаге формата А4 можно напечатать одно или восемь изображений.
  • Надежное аппаратное и программное обеспечение обеспечивает полную функциональность, простоту в эксплуатации, эффективность работы и удобство технического обслуживания.

Технические параметры

    1. Потребляемая мощность: 220 В переменного тока ± 15%, от 50 до 60 Гц
    2. Источник питания: 24 В (питание от аккумулятора)
    3. Макс. потребляемая мощность: 100ВА
    4. Макс. крутящий момент: 150 Кн·м
    5. Рабочий крутящий момент: устанавливается на основе модели гидравлического ключа и датчика крутящего момента
    6. Момент срабатывания сигнала: регулируемый опционально
    1. Расстояние связи: 100 м
    2. Точность крутящего момента: ≤0,5％
    3. Точность управления: ≤2,5％
    4. Номинальная температура: от -10°C до +55°C
      От -35°C до +65°C (низкая температура)
    5. Диапазон влажности (относительная влажность): от 10% до 80% (без конденсации)
    6. Общий размер: 550 ×430× 300 мм
    7. Вес: 50 кг
