Гидравлический муфтонаверточный станок серии NJ-S с ручным управлением
Обратная связь

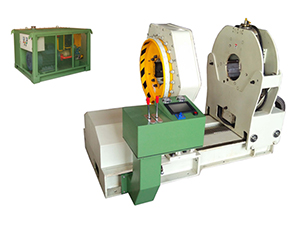

Гидравлический муфтонаверточный станок серии NJ-S с ручным управлением

Гидравлический муфтонаверточный станок серии NJ-S с ручным управлением для бурильных труб и обсадных колонн обладает компактной конструкцией и прост в эксплуатации. Он применяется при работах по ремонту насосно-компрессорных труб или на неавтоматических производственных линиях трубопроводных заводов. Регулятор крутящего момента NKY-C8S отображает показатели крутящего момента и графики процесса во время навинчивания муфты. По достижении заданного значения крутящего момента, труба автоматически выпускается. Это позволяет предотвратить заклинивание и повреждение корпуса трубы и муфты зубьями ключа из-за чрезмерного крутящего момента.

Характеристики

  • Многоходовой гидравлический обратный клапан имеет простую конструкцию и удобен в эксплуатации.
  • Встроенный 8-дюймовый сенсорный экран предполагает отображение меню на английском языке, что обеспечивает удобство управления и доступность.
  • Использование системы регулирования крутящего момента позволит в реальном времени просматривать графики процесса и показатели крутящего момента.
  • Можно задать параметры навинчивания, например, параметры для трубы и муфты, такие как макс./мин. крутящий момент, циклы поворотов и т.д.
  • Муфтонаверточный станок автоматически подает сигнал по достижении заданного значения крутящего момента.
  • Оснащен клапаном быстрого сброса для автоматического регулирования крутящего момента.
  • Доступны функции измерения, контроля и записи показателей крутящего момента. Возможно сохранение записей на диске для дальнейшего использования.
  • График крутящего момента и ежедневный отчет о процессе навинчивания можно распечатать.

Технические параметры

    1. Источник питания: 24 В постоянного тока
    2. Максимальная потребляемая мощность: 30ВА
    3. Максимальный крутящий момент: 100 Кн·м (диапазон крутящего момента регулируется)
    4. Диапазон рабочего крутящего момента: устанавливается опционально
    1. Момент срабатывания сигнала: устанавливается опционально
    2. Точность измерения: ≤0,5％
    3. Точность управления: ≤1,5％
    4. Рабочая температура: от -15°C до +65°C
    5. Рабочая влажность: от 10% до 80% относительной влажности (без конденсации)

Технические параметры

Модель NJ73-S3 NJ120-S6 NJ178-S20 NJ180-S35 NJ273-S40 NJ340-S50
Установленный диаметр трубы Φ25.4～73 1″～27/8″ Φ60～114 23/8″～41/2″ Φ60～177.8 23/8″～7″ Φ60～177.8 23/8″～7″ Φ140～273 5″～103/4″ Φ177.8～339.7 7″～133/8″
Номинальный крутящий момент (высокая передача) 1100 (Н·м) 810 (фут-фунт-сила) 2500 (Н·м) 1840 (фут-фунт-сила) 10000 (Н·м) 7370 (фут-фунт-сила) 18000 (Н·м) 13270 (фут-фунт-сила) 20000 (Н·м) 14750 (фут-фунт-сила) 23000 (Н·м) 16960 (фут-фунт-сила)
Номинальный крутящий момент (низкая передача) 3500 (Н·м) 2580 (фут-фунт-сила) 6000 (Н·м) 4420 (фут-фунт-сила) 20000 (Н·м) 14750 (фут-фунт-сила) 35000 (Н·м) 25810 (фут-фунт-сила) 40000 (Н·м) 29500 (фут-фунт-сила) 50000 (Н·м) 36870 (фут-фунт-сила)
Номинальная скорость 80 об/мин 32 об/мин 28 об/мин 24 об/мин 25 об/мин 23 об/мин
Номинальная скорость (низкая передача) 32 об/мин 15 об/мин 12 об/мин 12 об/мин 10 об/мин 10 об/мин
Номинальное рабочее давление 16 МПа 2320 фунтов на кв. дюйм
Макс. расход 56 л/мин 15 гал/мин 56 л/мин 15 гал/мин 80 л/мин 21 гал/мин 30~160 л/мин ８~42 гал/мин
Мощность двигателя 7,5 кВт 11 кВт 17 кВт 30 кВт 37 кВт
Габаритные размеры 1300×720×1150 32.7"×16.9"×21.9" 4000×1200×1050 37.4"×20.5"×25.2" 1500×1050×1480 2020×1050×1430 44.5"×24"×33.9" 2020×1140×1560 41.3"×24.4"× 2760×1335×1830
Вес 420 кг 924 фунта 950 кг 2090 фунтов 800 кг 1760 фунтов 3500 кг 7700 фунтов 3800 кг 8360 фунтов 4200 кг 9240 фунтов
