Гидравлический муфтонаверточный станок с открытым зевом
Обратная связь

Гидравлический муфтонаверточный станок с открытым зевом

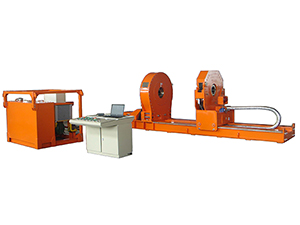

Гидравлический муфтонаверточный станок NJ-BK является важнейшим инструментом для монтажа, демонтажа и технического обслуживания резьбовых соединений бурильных инструментов, обсадных колонн и скважинного оборудования при нефтедобыче и геологоразведке. Он также используется в работах по монтажу труб со стандартными резьбовыми соединениями. Глубина зазубрин менее 0,15мм. Ключ с конструкцией плавающего типа обеспечивает точность измерения крутящего момента. Это устройство оснащено автоматической коробкой скоростей. Минимальная скорость вращения — ниже 2 об/мин, что делает возможным работу при большом крутящем моменте. Удерживающий ключ устанавливается опционально в конструкции с открытым зевом. Центральная высота регулируется, обеспечивая удобство работы с заготовками специальной формы и эксцентриками.

Технические параметры

Модель NJ180-35BK NJ273-40BK NJ340-50BK
Установленный диаметр трубы Φ60～177.8 23/8″～7″ Φ73～273 27/8″～103/4″ Φ177.8～339.7 7″～133/8″
Номинальный крутящий момент на высокой передаче 18000 (Н·м) 13270 (фут-фунт-сила) 20000 (Н·м) 14750 (фут-фунт-сила) 23000 (Н·м) 16960 (фут-фунт-сила)
Номинальный крутящий момент на низкой передаче 35000 (Н·м) 25810 (фут-фунт-сила) 40000 (Н·м) 29500 (фут-фунт-сила) 50000 (Н·м) 36870 (фут-фунт-сила)
Номинальная скорость на высокой передаче 28 об/мин 25 об/мин 22 об/мин
Номинальная скорость на низкой передаче 12 об/мин 10 об/мин 10 об/мин
Размер зева 220 мм 330 мм 400 мм
Макс. рабочее давление 16 МПа
Макс. расход 30~160 л/мин ８~42 гал/мин
Мощность двигателя 37 кВт
Габаритные размеры 2020×1050×1430 мм 80"×41.3"×56.3" 2020×1140×1560 мм 80"×45"×61.4" 2760×1335×1830 мм 108.6"×52.5"×72"
Вес 3500 кг 7700 фунтов 3800 кг 8360 фунтов 4200 кг 9240 фунтов
