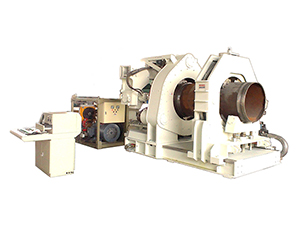

Гидравлический муфтонаверточный станок серии NJ

Гидравлический муфтонаверточный станок серии NJ используется при производстве труб и обсадных колонн и предназначен для навинчивания и свинчивания специальной резьбы с буртиком. Глубина зазубрин менее 0,1мм. Ключ с конструкцией плавающего типа обеспечивает точность измерения крутящего момента.

Характеристики

  • Гидравлический муфтонаверточный станок предназначен для производства труб и обсадных колонн с круглой резьбой или резьбой специального типа.
  • Плавающие зубья ключа полностью прилегают к корпусу трубы.
  • Возможно как ручное, так и автоматическое управление.
  • Мониторинг, управление и запись показателей крутящего момента выполняются посредством 8-дюймового сенсорного дисплея или системы управления производственными процессами на базе 15-дюймового компьютера.
  • Меню на английском языке поддерживает набор рабочих параметров, включая максимальный / минимальный / оптимальный крутящий момент, максимальные / минимальные обороты, а также запись таких данных, как имя и идентификатор оператора, номер печи, номер контракта, серийный номер трубы / обсадной колонны, описательные комментарии с переопределением параметров пользователем и т.д.
  • Оборудование поддерживает функции отображения и контроля показателей крутящего момента при монтаже, а также определения соотношения показателей крутящего момента.
  • Запись, запрос и печать предыдущей производственной записи доступны в виде графика и ежедневного отчета.
  • Производственная запись может быть перенесена на любой компьютер с помощью флэш-накопителя USB для хранения или печати.
  • Фиксатор плавающего типа обеспечивает эффективный захват трубы.

Технические параметры


Модель 		NJ140-16 NJ180-30 NJ273-45 NJ340-55 NJ508-70 NJ760-135W
Установленный диаметр трубы мм Ф60.33～Ф139.7 Ф60.33～Ф177.8 Ф60.33～Ф273 Ф139.7～Ф340 Φ177.8～Φ508 Ф340～Φ762
дюйм 2-3/8″～5-1/2″ 2-3/8″～7″ 2-3/8″～10-3/4″ 5-1/2″～13-3/8″ 7″～20″ 13-3/8″～30″
Макс. крутящий момент на высокой передаче кН·м 10 18 22 25 70 135
Макс. крутящий момент на низкой передаче кН·м 16 30 45 55
Скорость вращения на высокой передаче об./мин. 8～16 10～24 5～25 5～23 5～15 0,5 ~ 5
 автоматическая бесступенчатая регулировка скорости
Скорость вращения на низкой передаче об./мин. 0.5～8 0.5～10 0.5～12 0.5～12 0.5～5
Высота по центру мм 900 1110 1150 1250 1450
Макс. диаметр мм Φ220 Φ360 Φ420 Φ565 Φ820
Номинальное давление МПа 16
Макс. давление МПа 31,5
Макс. расход Л/мин 120 160 250
Габаритные размеры Муфтонаверточный станок мм 1600*880*1500 2520*1100*1695 2520*1100*1695 2760*1332*1830 3318*1240*2086 2500*2180*2689
Консоль мм 500*600*1280 950*1020*1160
Гидравлическая станция мм 1360*1200*1250 1600*1430*1250 1750×1580×1300
Вес (приблизительно) кг 2270 4400 5200 5400 6700 8800
